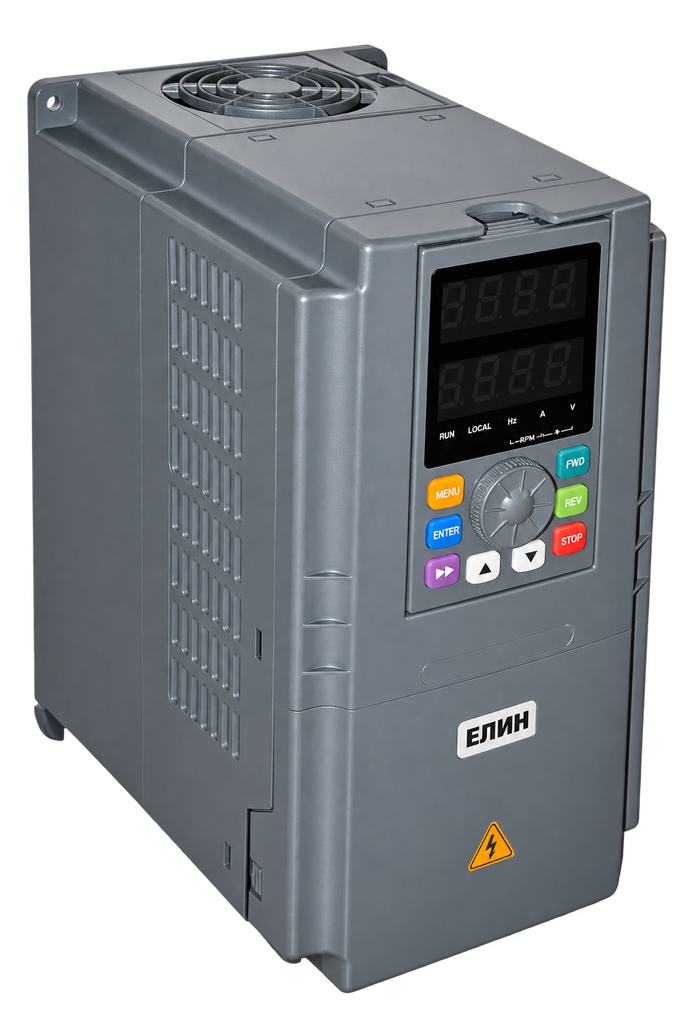

Инвертори ЕЛИН с монофазен вход и трифазен изход
Честотен инвертор ЕЛИН. Вход: 1 × 220 V, 50/60 Hz. Изход: 3 × 0-380 V, 0-500 Hz. Подборът се потвърждава по двигателя и товара.
| Мощност: 3.7kW |
От една фаза към три фази
Управление на трифазен двигател от монофазно захранване 220 V. Изпълнения с трифазен изход 220 V и специално изпълнение с трифазен изход 380 V.
Изберете по мощност, изходно напрежение и ток. Документирано е и специално еднофазно изпълнение 22 kW, което се уточнява индивидуално.
1 × 220 V → 3 × 220 V
Преобразуване от монофазно към трифазно захранване за подходящ двигател.
1 × 220 V → 3 × 380 V
Преобразуване от една към три фази с повишаване на изходното напрежение. Потвърден образец: 3.7 kW.
Модели с монофазен вход и трифазен изход
| Изпълнение | kW | Вход: фази / V / Hz | Изход: фази / V | Изходен ток, A | Изход, Hz | Цена |
|---|---|---|---|---|---|---|
| ЕЛИН S | 0.2 | 1 × 220 V / 50-60 Hz | 3 × 0-220 V | 1.6 | 0-500 | По запитване |
| ЕЛИН S | 0.4 | 1 × 220 V / 50-60 Hz | 3 × 0-220 V | 3.0 | 0-500 | По запитване |
| ЕЛИН S | 0.75 | 1 × 220 V / 50-60 Hz | 3 × 0-220 V | 4.7 | 0-500 | По запитване |
| ЕЛИН S | 1.5 | 1 × 220 V / 50-60 Hz | 3 × 0-220 V | 7.5 | 0-500 | По запитване |
| ЕЛИН S | 2.2 | 1 × 220 V / 50-60 Hz | 3 × 0-220 V | 10.0 | 0-500 | По запитване |
| ЕЛИН S | 3.7 | 1 × 220 V / 50-60 Hz | 3 × 0-220 V | 19.2 | 0-500 | По запитване |
| ЕЛИН V | 0.4 | 1 × 220 V / 50-60 Hz | 3 × 0-220 V | 3.0 | 0-3000* | По запитване |
| ЕЛИН V | 0.75 | 1 × 220 V / 50-60 Hz | 3 × 0-220 V | 4.0 | 0-3000* | По запитване |
| ЕЛИН V | 1.5 | 1 × 220 V / 50-60 Hz | 3 × 0-220 V | 7.0 | 0-3000* | По запитване |
| ЕЛИН V | 2.2 | 1 × 220 V / 50-60 Hz | 3 × 0-220 V | 9.6 | 0-3000* | По запитване |
| ЕЛИН V / специално | 22 | 1 × 220 V / 60 Hz | 3 × 0-220 V | Уточнява се | 0-500 | По запитване |
| ЕЛИН / повишаващо | 3.7 | 1 × 220 V / 50-60 Hz | 3 × 0-380 V | 9.6 / 14** | 0-500 | 543.00 EUR без ДДС |
Всички редове са с монофазен вход и трифазен изход. Напрежението на изхода е между фазите. S и V са обозначения на ЕЛИН за разграничаване на двете серии.
* 0-3000 Hz е общата каталожна граница за серия V; допустимата работна честота се избира според двигателя и конкретното изпълнение.
** 9.6 / 14 A са двете стойности от табелката на наличния повишаващ образец. Режимите се уточняват; 14 A не се приема за непрекъснат ток при всеки товар.
22 kW е документирано специално изпълнение с вход 60 Hz. Работа при 50 Hz, входен и изходен ток, габарити и актуална доставка се потвърждават с офертата. Междинните мощности над 3.7 kW не са изчерпателно описани в наличната документация.
Показаната цена се отнася само за 3.7 kW с изход 380 V. Всички останали изпълнения се предлагат за техническо уточнение и индивидуална оферта; таблицата не означава складова наличност.
Кое изпълнение е подходящо за двигателя?
Изберете изходното напрежение
Изпълненията с изход 220 V създават трифазно напрежение до 220 V между фазите. Повишаващото изпълнение създава трифазен изход до 380 V. Изборът зависи от табелката и допустимото свързване на двигателя.
Сравнете тока и товара
Сравнете номиналния ток на двигателя при избраното напрежение с изходния ток на инвертора. Посочете пуск под товар, инерция, цикличност и нужда от спиране.
Проверете еднофазното захранване
Изходният ток не е входен ток. Нужни са входният ток на конкретния модел, наличната мощност, кабелът и защитата. Особено при 22 kW не се приема захранване от обикновен контакт.
Уточнете оборотите и монтажа
Честотният диапазон на инвертора не е допустим диапазон за всеки двигател. Проверяват се механичната скорост, охлаждането при ниски обороти, габаритите и въздушните отстояния.
Това са честотни инвертори за управление на двигател. Изходът им не е универсална трифазна мрежа за произволни консуматори.

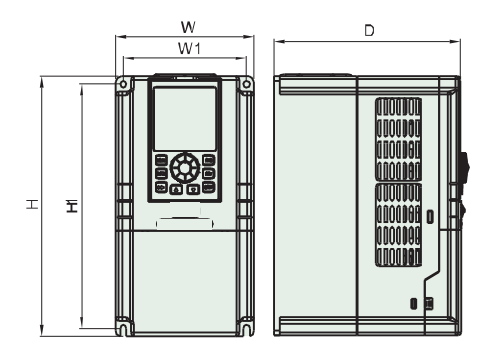

Габаритни и монтажни размери за еднофазните изпълнения
Каталожно изображение на размерните означения. Съпоставя се с конкретния корпус в таблицата.
| Серия / мощност, kW | H | W | D | H1 | W1 | Ø |
|---|---|---|---|---|---|---|
| S / 0.2, 0.4, 0.75, 1.5 | 142 | 85 | 113 | Уточнява се | 74 | 5 |
| S / 2.2 | 184 | 98 | 135 | 174 | 88 | 5 |
| S / 3.7 / изход 220 V | 230 | 118 | 153 | 220 | 108 | 5 |
| S / компактно 2.2 и 3.7 / 220 V | 184 | 98 | 135 | 174 | 88 | 5 |
| V / 0.4, 0.75, 1.5 | 142 | 85 | 110 | Уточнява се | 72.5 | 5 |
Размерите са в mm. H - височина, W - широчина, D - дълбочина; H1/W1 - монтажни разстояния. За малките корпуси източниците дават H1 > H; това несъответствие се уточнява преди монтаж. За V 2.2 kW, V 22 kW и повишаващото 3.7 kW няма потвърдени габарити в използваните документи. Компактното изпълнение S е отделен корпус и се уточнява при заявка.
Управление и технически характеристики
| Параметър | Описание |
|---|---|
| Управление на двигателя | Промяна на оборотите чрез честотата; плавно ускоряване и спиране. Подбор по номинален ток и товар. |
| Серия S: управление | Безсензорно векторно управление, V/f, SVPWM; задаване от панел, клеми или сериен порт. |
| Серия S: претоварване | 150% за 1 min; 180% за 3 s според общата каталожна спецификация. |
| Серия S: сигнали | Аналогови 0-10 V / 4-20 mA; програмируеми дискретни входове; RS485 / Modbus. |
| Серия S: функции | PI регулатор, многостъпкова скорост, DC спиране, ограничаване на тока. |
| Серия V: функции | Каталожни функции: вграден PID, до 16 скорости, RS485; опциите се уточняват според изпълнението. |
| Условия на средата | Общи каталожни условия S/V: -10 до +40 °C, закрит монтаж, принудително въздушно охлаждане; над 1000 m се изисква проверка за намаляване на натоварването. |
| Специални изпълнения | Функциите, защитите и претоварването на 22 kW и повишаващото 3.7 kW се потвърждават отделно; общата спецификация не ги удостоверява автоматично. |
Документи и подбор
Технически данни за еднофазните изпълнения (PDF)
За подбор изпратете снимка на табелката на двигателя, описание на машината, необходимите обороти и данни за захранването. За моделите без цена ще подготвим индивидуална оферта.
