Инвертори ЕЛИН - монофазен вход 220 V, трифазен изход 380 V
Честотен инвертор ЕЛИН. Вход: 1 × 220 V, 50/60 Hz. Изход: 3 × 0-380 V, 0-500 Hz. Подборът се потвърждава по двигателя и товара.
| Мощност: 3.7kW |
От монофазни 220 V към трифазни 380 V
Преобразуване от една към три фази с повишаване на напрежението за управление на трифазен двигател.
Потвърдена гама: 0.75, 1.5, 2.2, 3.7, 5.5, 7.5 и 11 kW. Изборът се прави по мощност, ток, товар и условия на захранване.
Запитване за мощност и подборПовишаващи модели с монофазен вход
| Мощност, kW | Вход | Изход | Номинален изходен ток, A | H × W × D, mm | Цена |
|---|---|---|---|---|---|
| 0.75 | 1 × 220 V | 3 × 380 V | 2.1 | 174 × 76 × 126.5 | По запитване |
| 1.5 | 1 × 220 V | 3 × 380 V | 3.8 | 174 × 76 × 126.5 | По запитване |
| 2.2 | 1 × 220 V | 3 × 380 V | 5.1 | 210 × 110 × 158 | По запитване |
| 3.7 | 1 × 220 V | 3 × 380 V | 9 | 210 × 110 × 158 | По запитване |
| 5.5 | 1 × 220 V | 3 × 380 V | 13 | 210 × 110 × 158 | По запитване |
| 7.5 | 1 × 220 V | 3 × 380 V | 17 | 261 × 130 × 190 | По запитване |
| 11 | 1 × 220 V | 3 × 380 V | 25 | 261 × 130 × 190 | По запитване |
Потвърдени повишаващи изпълнения по техническите данни от 19.10.2026. Това е нова серия, различна от показания образец 3.7 kW. Габаритите не определят монтажните отвори; точните монтажни чертежи и входни токове се уточняват за избрания модел.
Показаният образец 3.7 kW
| Параметър | Данни от табелката |
|---|---|
| Мощност | 3.7 kW |
| Вход | 1 × 220 V AC, 50/60 Hz |
| Изход | 3 × 0-380 V AC |
| Изходна честота | 0-500 Hz |
| Токове по табелка | 9.6 / 14 A; режимите се уточняват |
| Цена | 543.00 EUR без ДДС |

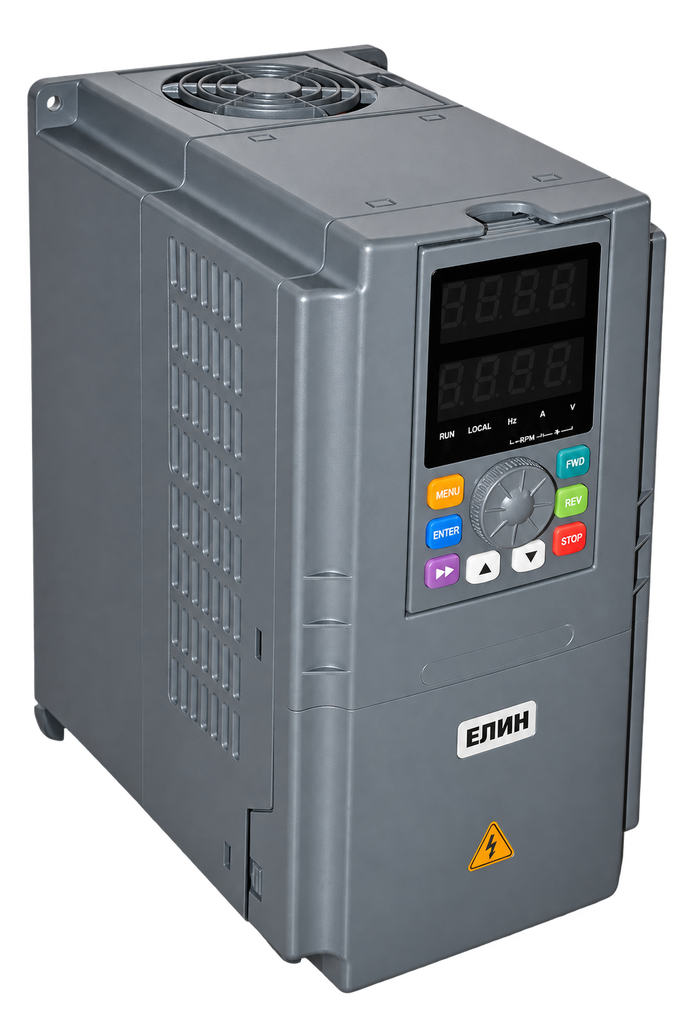

Снимката показва този образец с визуализация на марката ЕЛИН. Цената 543.00 EUR без ДДС се отнася само за него, а не за новото изпълнение 3.7 kW / 9 A от таблицата. 14 A не се приема за непрекъснат ток при всеки товар.
Този образец е от предходна серия, за която е обявено предстоящо спиране. Доставката се уточнява индивидуално. Снимката и токовете му не описват новата гама.
Технически подбор
Подбор по двигателя и товара
Изпратете табелката на двигателя, описание на машината, пуска под товар и работния диапазон на оборотите. Изходното напрежение се разглежда между фазите; свързването се определя по табелката на двигателя.
Изисквания към захранването
Изходният ток не е входният ток. Кабелът, защитата и наличната мощност се подбират по входните изисквания на конкретното изпълнение.
Монтаж и управление
Преди монтаж се уточняват монтажните отвори, въздушните отстояния, клемната схема, претоварването и управляващите сигнали. Не се използват размери или схеми от друго изпълнение.
Други мощности
За мощности извън таблицата изпратете запитване. Към 22.10.2026 няма потвърдени технически данни за повишаващо изпълнение 22 kW в използваните документи.
Това е честотен инвертор за двигател, а не универсален източник на трифазна мрежа за произволни консуматори. Допустимите обороти и охлаждането на двигателя се проверяват отделно.
