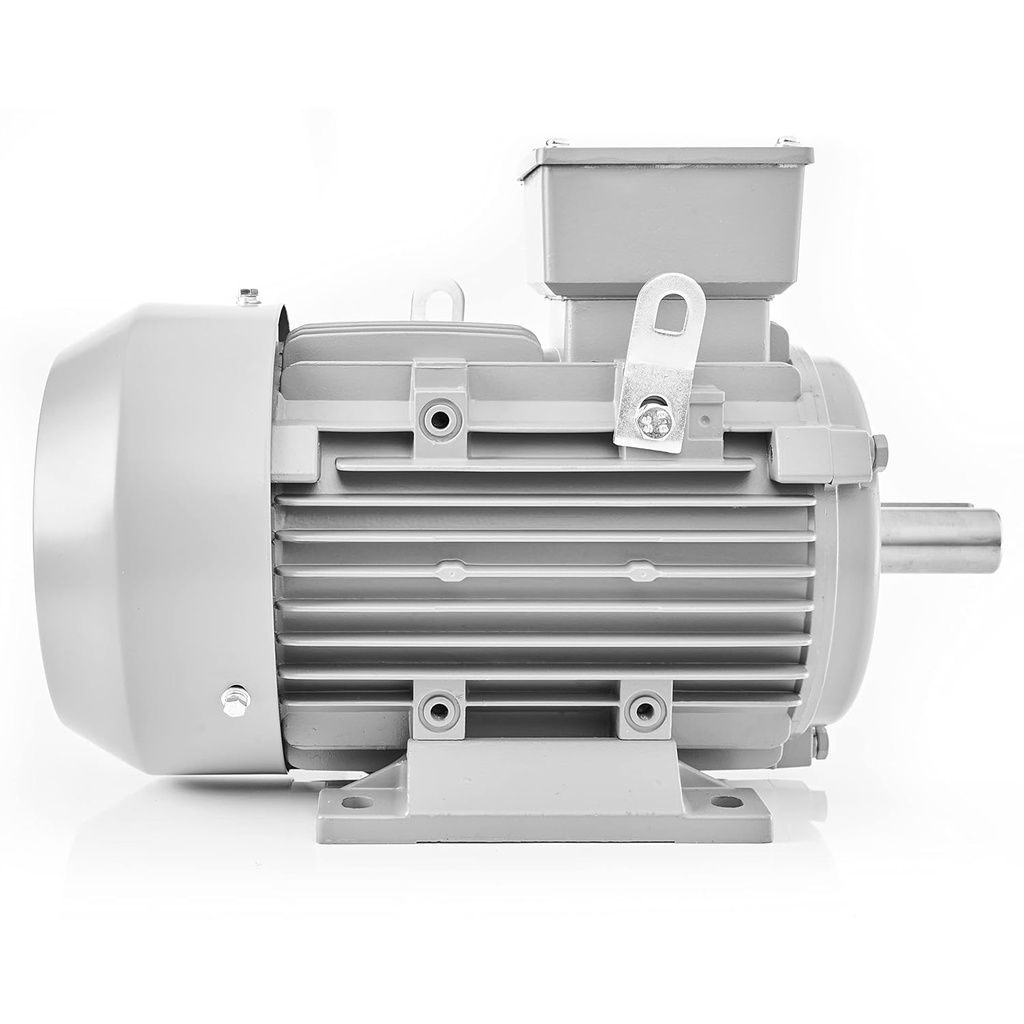

Електродвигател 630kW, 1500, B3, 400, чугунен, VALIADIS, S375

<p><img class="img-fluid" data-file-name="image.png" src="/web/image/17401-612cc78e/image.png?access_token=0997ec62-2fd7-4c69-aea9-37988c954a16" alt="Чертеж на електродвигател 630kW"></p><table class="table table-bordered"><tbody><tr><td><table class="table table-bordered"><tbody><tr><td>производител</td><td>Valiadis SA</td></tr><tr><td>семейство</td><td>Серия K</td></tr><tr><td>Семейство / Рамка</td><td>К400</td></tr><tr><td>Клас на ефективност</td><td>1</td></tr><tr><td>Оценена сила</td><td>630.00 kW / 850.00 к.с</td></tr><tr><td>Скорост</td><td>1485 RPM</td></tr><tr><td>Монтаж</td><td>B3</td></tr><tr><td>Напрежение / Връзка</td><td>400-Δ/690-Y</td></tr><tr><td>Честота</td><td>50 Hz</td></tr><tr><td>Заграждение</td><td>ΙΡ55</td></tr><tr><td>Ток на пълно натоварване</td><td>0,00 А</td></tr><tr><td>Ток на пълно натоварване</td><td>1052,00 A / 607,37 A</td></tr><tr><td>Клас на изолация</td><td>Е</td></tr><tr><td>Кабелни входове</td><td>M63x1,5</td></tr><tr><td>Коментирайте</td><td>3x PTC 150 °C</td></tr><tr><td>Особеност</td><td>ЧУГУНЕЕН МОТОР</td></tr><tr><td>Ток на ротора</td><td>0,00</td></tr><tr><td><br></td></tr><tr><td><table class="factor-table table table-bordered"><thead><tr><th class="factor-row-1"></th><th class="factor-row-2">100%</th><th class="factor-row-3">75%</th><th class="factor-row-4">50%</th><th class="factor-row-5">25%</th></tr></thead><tbody><tr><th class="factor-row-1">Фактор на мощността</th><td class="factor-row-2">0,90</td><td class="factor-row-3"></td><td class="factor-row-4"></td><td class="factor-row-5"></td></tr><tr><th class="factor-row-1">Ефективност</th><td class="factor-row-2">96.20</td><td class="factor-row-3"></td><td class="factor-row-4"></td><td class="factor-row-5"></td></tr></tbody></table></td></tr></tbody></table></td><td><table class="table table-bordered"><tbody><tr><td>Момент на инерция</td><td>21,1000</td></tr><tr><td>Въртящ момент</td><td>4 052,00</td></tr><tr><td>Въртящ момент на заключен ротор / въртящ момент при пълно натоварване</td><td>1.32</td></tr><tr><td>Въртящ момент на звезда триъгълник / въртящ момент при пълно натоварване</td><td>0,41</td></tr><tr><td>Момент на издърпване/въртящ момент на пълно натоварване</td><td>2.80</td></tr><tr><td>Момент на издърпване на звезда триъгълник / въртящ момент на пълно натоварване</td><td>0,88</td></tr><tr><td>Ток на заключен ротор / ток на пълно натоварване</td><td>5.80</td></tr><tr><td>Звезда триъгълник заключен ток / ток при пълно натоварване</td><td>1.81</td></tr><tr><td>Лагер DE</td><td>6326C3 ИЛИ NU326</td></tr><tr><td>Лагер NDE</td><td>6326C3</td></tr><tr><td>Вибрация</td><td>0,00</td></tr><tr><td><br></td></tr><tr><td>Гаранция</td><td>12-18 месеца</td></tr><tr><td>Тегло</td><td>3500,0</td></tr><tr><td>Код</td><td>K_4_000850.00_400_B3_1</td></tr><tr><td>Код</td><td>K/4-850.00/400/B3</td></tr></tbody></table></td></tr></tbody></table><p>

<br></p>

PDF 1:
