Въведение
Ремъчната шайба е един от ключовите компоненти в системите за трансмисия с ремъци. Независимо дали става дума за индустриална машина, генератор или производствено оборудване, правилният избор на шайба може да означава по-висока ефективност, по-малко поддръжка и по-дълъг експлоатационен живот на електродвигателите и машините.
В тази статия ще разгледаме основните категории ремъчни шайби, техните приложения и защо е важно да съответстват на ремъка, натоварването и околната среда.

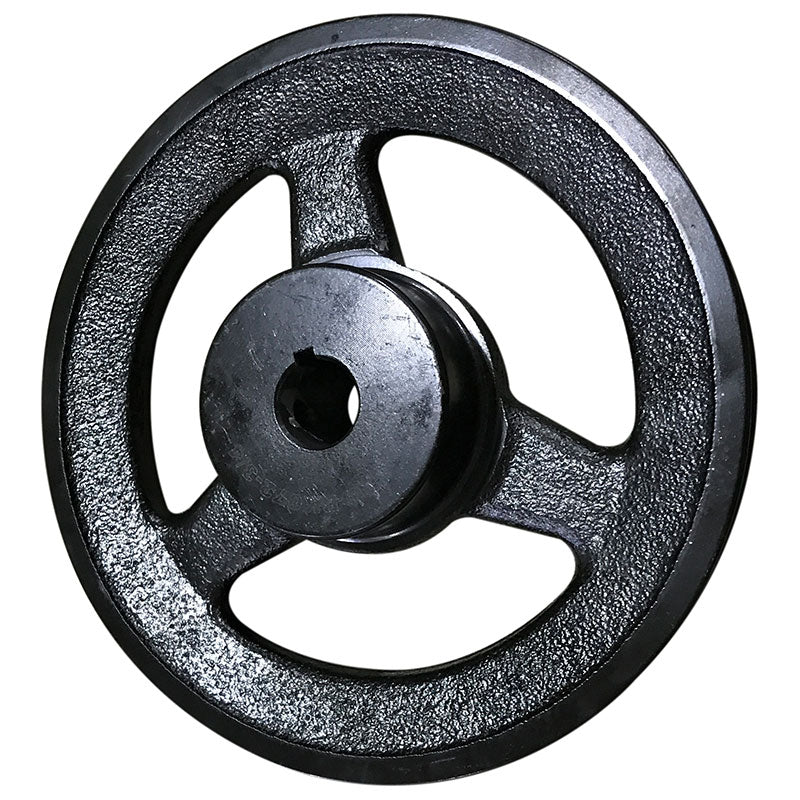

1. Класически V-ремъчни шайби
Този тип шайби работят с класически “V” ремъци—т.е. ремъци, които имат трапецовидно сечение. Шайбите имат един или няколко назъбени жлеба (grooves) и са изработени често от чугун или стомана.
Предимства:
- Добро съотношение между цена и издръжливост
-
Подходящи за широк спектър от натоварвания и скорости
Кога да ги използваме: -
Когато имаме стандартна трансмисия с ремък и не изискваме висока синхронизация или миниатюрност
Какво да внимаваме: - Подходяща геометрия и размер на шайбата спрямо ремъка – неправилният жлеб може да доведе до плъзгане или шум
- Материал и точност на изработката – при високи скорости или големи диаметри дефектите имат по-голямо влияние
2. Увеличен профил – “клиновидни” ремъци и шайби (narrow wedge)
Този вид шайби са предназначени за “narrow wedge” ремъци – с по-тънък, но по-висок профил, което позволява предаване на по-високи мощности с по-малък диаметър.
Предимства:
- Спестяват място – компактни решения
-
По-добра ефективност при високи натоварвания
Кога да ги използваме: -
Когато пространството е ограничено или когато стандартният V-ремък не е достатъчно ефективен
Какво да внимаваме: - Избор на профил (например SPZ, SPA, SPB, SPC) трябва да кореспондира с ремъка
- Уплътнение, баланс и лагеруване – при компактните конструкции трябва да се обърне внимание
3. Тайминг (зъбни) шайби
Шайбите с предварителна синхронизация са предназначени за системи, където плъзгането е недопустимо — например автоматизация, роботи, прецизни машини. Те имат назъбена периферия, която се припасва с ремък с назъбен профил.
Предимства:
- Нулево приплъзване = висока прецизност
-
По-ниски температури на експлоатация при правилен монтаж
Кога да ги използваме: - Когато синхронизацията между валовете е критична
-
При високи обороти и/или високо натоварване
Какво да внимаваме: - Точност на диаметъра и профила
- Условия на подмяна и напрежение на ремъка
- Чистота и качествен монтаж – всяка неправилност може да влоши живота на системата
4. Специфични околообстоятелства и материали
При индустриални приложения има случаи, които изискват специален подбор на материали, монтаж или конструкция:
- Материал: чугун, стомана, алуминий. Чугунът е по-евтин, но тежък; алуминият – лек, но струва повече.
- Разделима / „split“ шайба: подходяща когато валът вече е монтиран или достъпът е ограничен.
- Големи диаметри и/или много жлебове: при високи натоварвания или много ремъци, шайбата трябва да е проектирана за натоварването, балансът и охлаждането.
5. Как да изберем правилната шайба – практичен подход
- Определете тип и ширина на ремъка (напр. SPZ, SPA, SPB и т.н.) – този избор задава жлеба и профила. cdn.skfmediahub.skf.com+1
- Изберете диаметъра и броя жлебове според мощността и скоростта.
- Изберете материал и монтаж: ако системата е тежка, високооборотна или подлагаща на вибрации – материалът и балансът имат голямо значение.

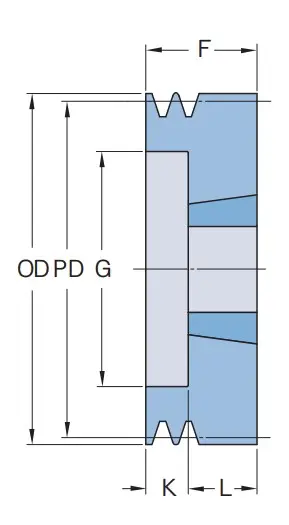

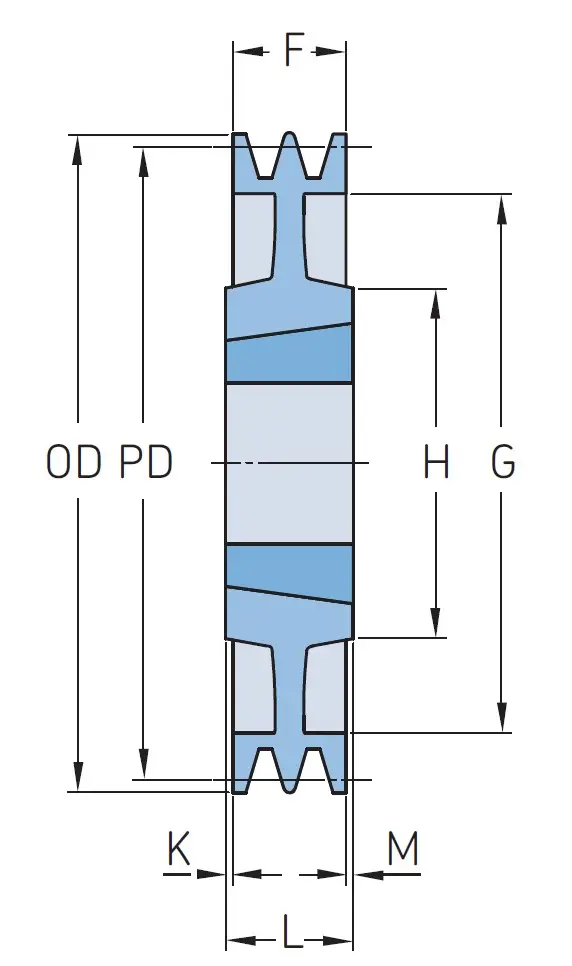

- Проверете монтажното пространство, достъпа за сервиз, наличието на втулка (например taper bush) или директно отверстие.
- Следете поддръжката: проверка на ремъка, проверка на шайбата за износване или симетрия, правилно напрежение на ремъка.
Заключение
Правилният избор на ремъчна шайба е инвестиция в надеждността на трансмисионната система. Независимо дали става дума за стандартна V-ремъчна система, компактна narrow-wedge конструкция или прецизна тайминг трансмисия, познаването на видовете и характеристиките на шайбите ви дава предимство. Използвайте данни за профил, материал, монтаж и приложение, за да намерите оптималното решение за вашия случай.
